拉深概述

之 1 拉深變形過程的分析

差 2 直臂旋轉體零件拉深工藝的設計

3 非直壁旋轉體零件拉深成形的特點

1.拉深的基本概念

拉深是利用拉深模具將沖裁好的平板毛坯壓制成各種開口的空心件，或?qū)⒁阎瞥傻拈_口空心件加工成其他形狀空心件的一種沖壓加工方法。(如圖4.0.1)

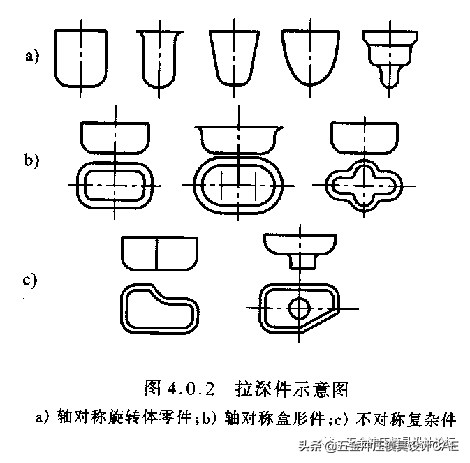

2.典型的拉深件(如圖4.0.2)

3.拉深模具的特點

結構相對較簡單，與沖裁模比較，工作部分有較大的圓角，表面質量要求高，凸、凹模間隙略大于板料厚度。

4.1 拉深變形過程的分析

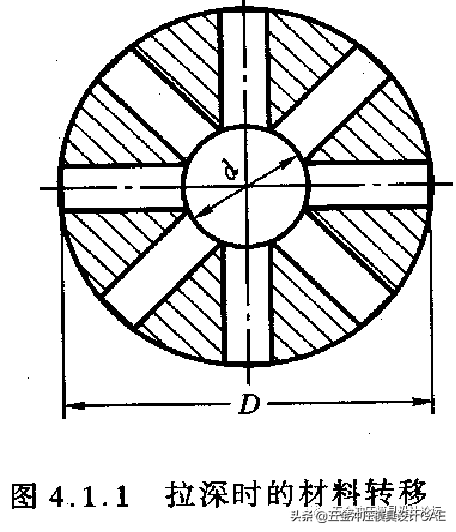

4.1.1板料拉深變形過程及其特點 (如圖4.1.1)

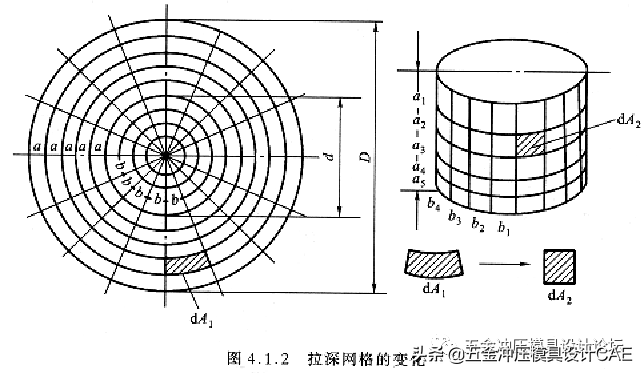

在毛坯上畫作出距離為a的等距離的同心圓與相同弧度b輻射線組成的網格(如圖4.1.2) ，然后將帶有網格的毛坯進行拉深。

在拉深過程中，毛坯受凸模拉深力的作用，在凸緣毛坯的徑向產生拉伸應力一 ，切向產生壓縮應力 。在它們的共同作用下，凸緣變形區材料發生了塑性變形，并不斷被拉入凹模內形成筒形拉深件。

在拉深后我們發現如圖4.1.2：工件底部的網格變化很小，而側壁上的網格變化很大，以前的等距同心圓，變成了與工件底部平行的不等距的水平線，并且愈是靠近工件口部，水平線之間的距離愈大，同時以前夾角相等的半徑線在拉深后在側壁上變成了間距相等的垂線，如圖4.1.3所示，以前的扇形毛坯網格變成了拉深后的矩形網格。

4.1.2拉深過程中變形毛坯各部分的應力與應變狀態

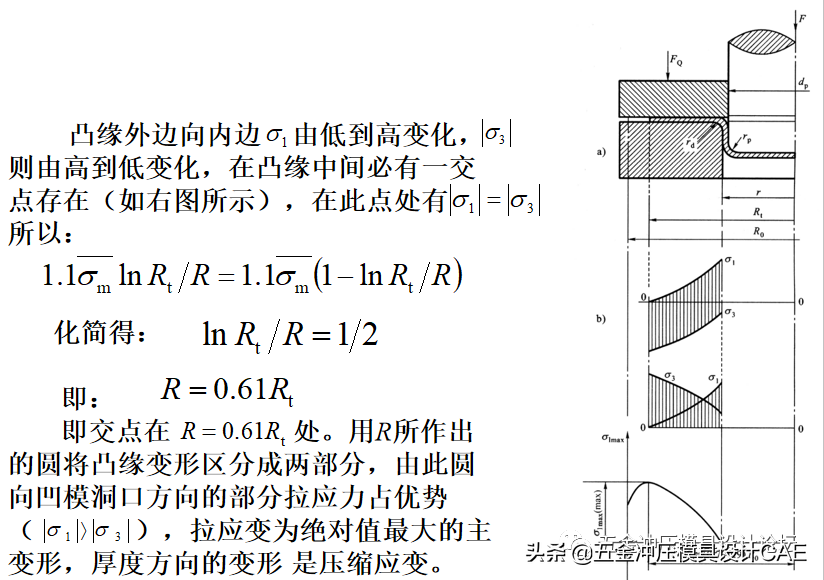

拉深過程中某一瞬時毛坯變形和應力情況(如圖4.1.5)

1.平面凸緣部分 → 主要變形區

2.凹模圓角區 → 過渡區

3.筒壁部分 → 傳力區

4.凸模圓角部分 → 過渡區

5.圓筒底部分 → 小變形區

圖 4.1.5 拉深中毛坯的應力應變情況

4.1.3 拉深變形過程的力學分析的

1.凸緣變形區的應力分析

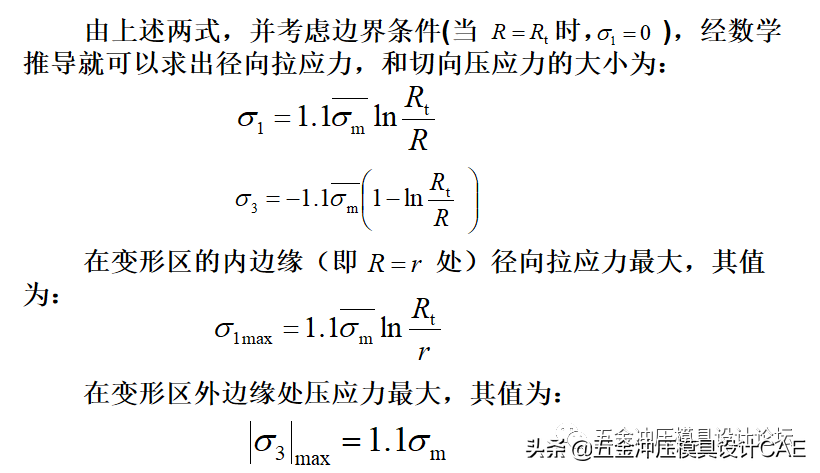

（1）拉深中某時刻變形區應力分布

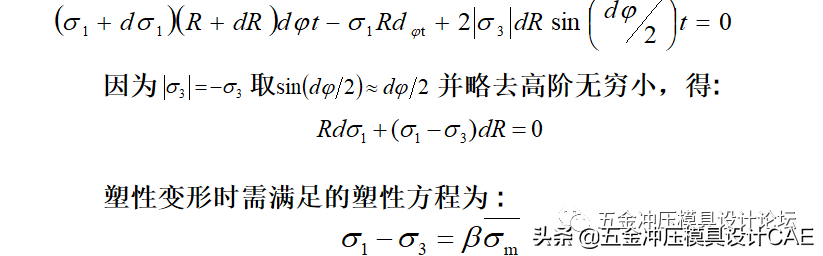

根據微元體的受力平衡可得

（2）材料流過凹模圓角半徑產生彎曲變形的阻力 可根據彎曲時內力和外力所作功相等的條件按下式計算：

（3）材料流過凹模圓角后又被拉直成筒壁的反向彎曲力仍按式上式進行計算:

拉深初期凸模圓角處的彎曲應力也按上式計算，即：

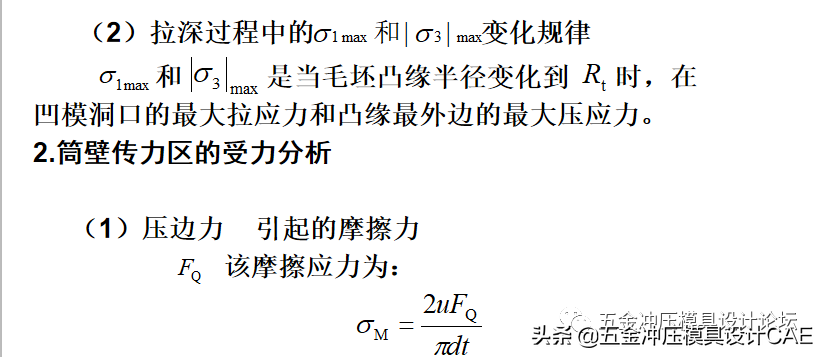

（4）材料流過凹模圓角時的摩擦阻力

通過凸模圓角處危險斷面?zhèn)鬟f的徑向拉應力即為：

有上式把影響拉深力的因素，如拉深變形程度，材料性能，零件尺寸，凸、凹模圓角半徑，壓邊力，潤滑條件等都反映了出來，有利于研究改良拉深工藝。

4.1.4 拉深成形的障礙及防止措施一

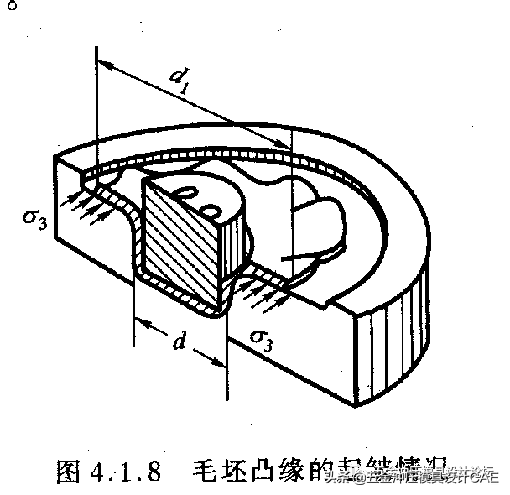

1.起皺(如圖4.1.8)，影響起皺的因素：

(1)凸緣部分材料的相對厚度

凸緣部分的相對料厚，即為 :

(4)凹模工作部分的幾何形狀

平端面凹模拉深時，毛坯拉深不起皺的條件是 :

用錐形凹模拉深時，材料不起皺的條件是：

如果不能滿足上述式子的要求，就要起皺。在這種情況下，必須采取措施防止起皺發生。簡單的方法(也是實際生產中常用的方法)是采用壓邊圈 。

2.拉裂

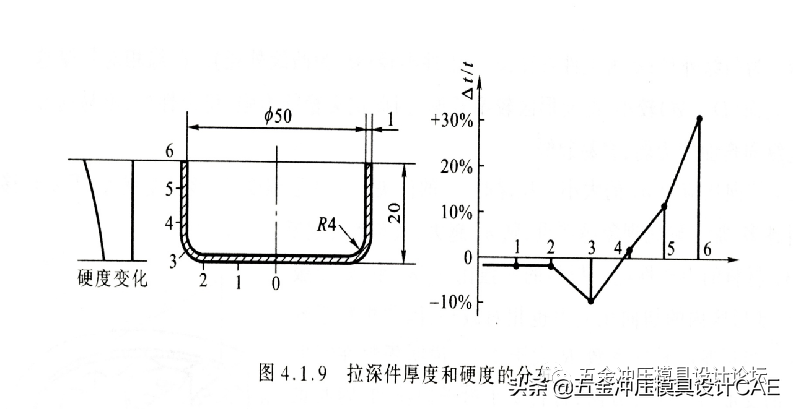

拉深后得到工件的厚度沿底部向口部方向是不同的(如圖4.1.9)

防止拉裂:

可根據板材的成形性能，采用適當?shù)睦畋群蛪哼吜Γ黾油鼓５谋砻娲植诙?，改良凸緣部分變形材料的潤滑條件，合理設計模具工作部分的形狀，選用拉深性能好的材料。

3.硬化

拉深是一個塑性變形過程，材料變形后必然發生加工硬化，使其硬度和強度增加，塑性下降。

加工硬化的好處是使工件的強度和剛度高于毛坯材料，但塑性降低又使材料進一步拉深時變形困難。

4.2 直臂旋轉體零件拉深工藝的設計

4.2.1 拉深毛坯尺寸的確定

拉深毛坯尺寸的確定原則：

　 體積不變原理（拉深前毛坯表面積等于拉深后零件的表面積 ）、相似性原理。

毛坯的計算方法：等重量、等體積、分析圖解法、作圖法。

（1）確定修邊余量

由于材料的各向?qū)砸约袄顣r金屬流動條件的差異，拉深后工件口部不平，通常拉深后需切邊，因此計算毛坯尺寸時應在工件高度方向上(無凸緣件)或凸緣上增加修邊余量 。

（2）計算工件表面積

圓筒直壁部分的表面積為 :

4.2.2無凸緣圓筒形件的拉深工藝計算

1.拉深系數

拉深系數是表示拉深后圓筒形件的直徑與拉深前毛坯（或半成品）的直徑之比。（如圖4.2.2）

工件的直徑與毛坯直徑之比稱為總拉深系數，即工件所需要的拉深系數

圖 4.2.2 拉深工序示意圖

拉深系數的倒數稱為拉深程度或拉深比，其值為：

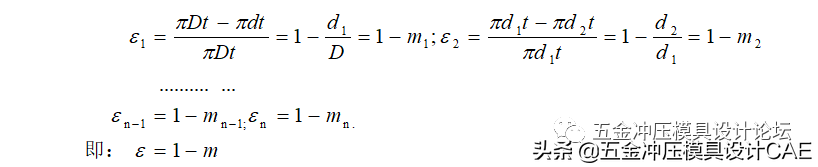

拉深系數表示了拉深前后毛坯直徑的變化量，反映了毛坯外邊緣在拉深時切向壓縮變形的大小，因此可用它作為衡量拉深變形程度的指標。拉深時毛坯外邊緣的切向壓縮變形量為：

由此可知，拉深系數是一個小于1的數值，其值愈大表示拉深前后毛坯的直徑變化愈小，即變形程度小。其值愈小則毛坯的直徑變化愈大，即變形程度大。

2.影響拉深系數的因素

拉深材料：機械性能、料厚、表面質量。

拉深模具：間隙、凸模圓角半徑、凹模圓角半徑、凹模形狀(如圖4.2.3）凹模表面質量。

拉深條件：壓邊圈、次數、潤滑、工件形狀。

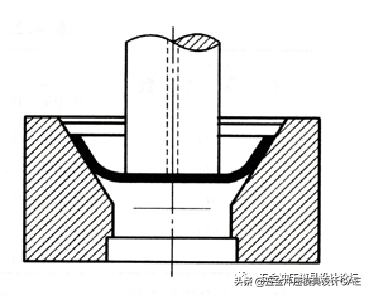

圖4.2.3 錐形凹模

3.拉深系數的值與拉深次數

查表確定。

4.后續拉深的特點

壓力行程曲線（如圖4.2.4）。

1-拉升；2-二次拉深

圖 4.2.4 拉深與二次拉深的拉深力

4.2.3無凸緣圓筒形拉深件的拉深次數和工序件尺寸的計算

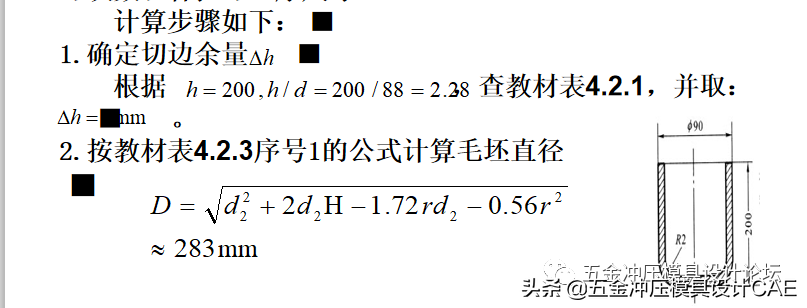

試確定如下圖所示零件(材料08鋼，材料厚度 =2mm)的拉

深次數和各拉深工序尺寸。

3.確定拉深次數

⑴ 判斷能否一次拉出

對于圖示的零件，由毛坯的相對厚度：

（2）計算拉深次數

例如:

可知該零件要拉深四次才行 。

半成品尺寸確定

（1）半成品直徑

拉深次數確定后，再根據計算直徑差 應等于 的原則對

各次拉深系數進行調整，使實際采用的拉深系數大于推算拉

深次數時所用的極限拉深系數。

零件實際需拉深系數應調整為：

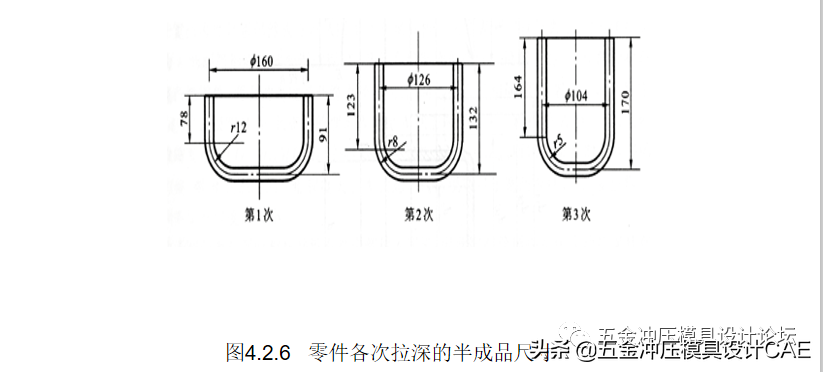

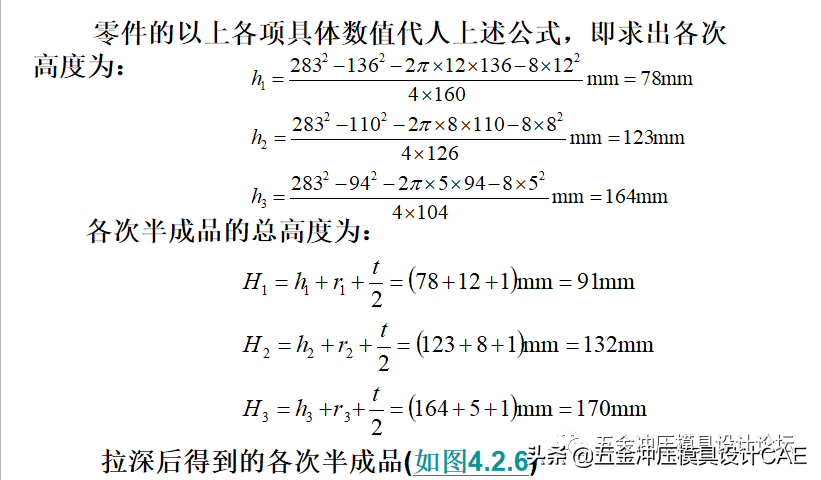

調整好拉深系數后，重新計算各次拉深的圓筒直徑即得

半成品直徑。零件的各次半成品尺寸為 ：

4.2.4 有凸緣圓筒件拉深方法及工藝計算

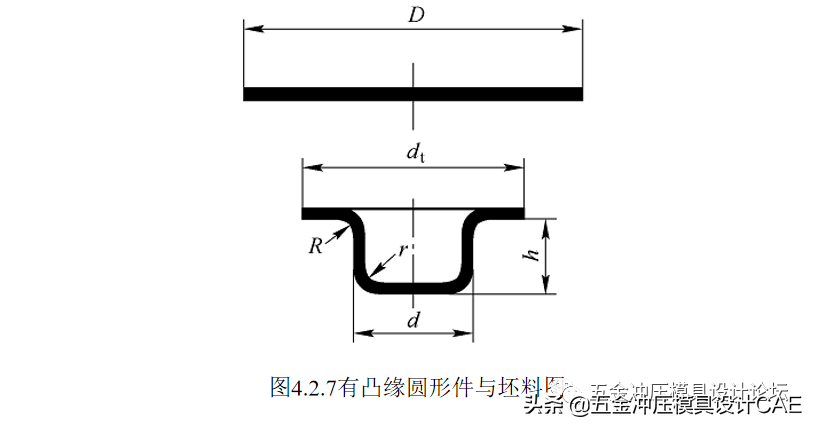

有凸緣筒形件的拉深變形原理與一般圓筒形件是相同的，但由于帶有凸緣(如圖4.2.7)，其拉深方法及計算方法與一般圓筒形件有一定的差別。

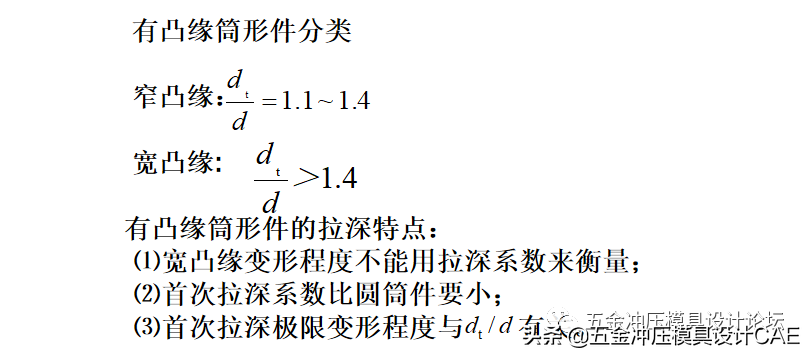

1.有凸緣筒形件的拉深特點

有凸緣筒形件的拉深系數

該式說明，拉深系數決定三個因素：相對凸緣直徑、相對高度、相對轉角半徑 ，影響程度為遞減。

2.寬凸緣圓筒件拉深工藝計算要點

（1）毛坯尺寸計算

毛坯尺寸的計算仍按等面積原理進行，參考無圓凸圓筒形零件毛坯的計算方法計算。

（2）判別能否一次拉成

這只需比較工件實際所需的總拉深系數和 與凸緣件第一次拉深的極限拉深系數和極限拉深相對高度即可

（3）半成品尺寸計算

寬凸緣件的拉深次數仍可用推算法求出。

根據表中的拉深系數值進行計算，即第n次拉深后的直徑為：

各次拉深后的筒部高度可按下式計算：U

4.2.5 階梯圓筒形件的拉深

1.拉深次數的確定(如圖4.2.11)

判斷能否一次拉深

2.拉深方法的確定

（1）若任意兩個相鄰階梯的直徑比都大于或等于相應的圓筒形件的極限拉深系數，則先從大的階梯拉起 (如圖4.2.12a)。

（2）相鄰兩階梯直徑 dn/dn-1 之比小于相應的圓筒形件的極限拉深系數，則按帶凸緣圓筒形件的拉深進行,即由小階梯拉深到大階梯(如圖4.2.12b) 。

（3）若小階梯直徑

過小，即

過小，

又不大時，小階梯可用脹形法得到。

（4）若階梯形件較淺，且每個階梯的高度又不大，但相鄰階梯直徑相差又較大而不能一次拉出時，可先拉成圓形或帶有大圓角的筒形，后通過整形得到所需零件，(如圖4.2.13)。
